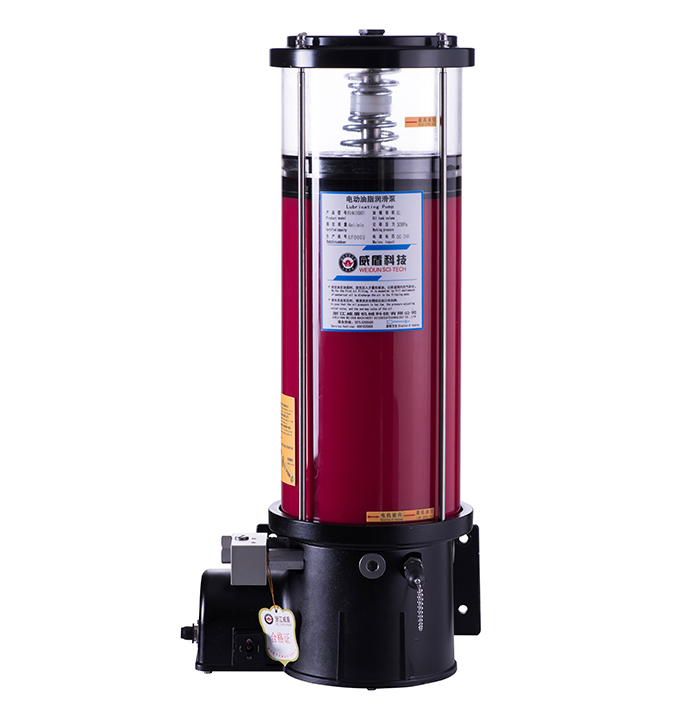

电动润滑泵工作原理

　　减速电机与泵装置固定在连接法兰上，通过驱动偏心轴驱动滑叉以直线来回移动，并驱动螺旋油压板和刮板顺时针旋转(使用没有此机构的润滑油)。搅拌和软化的润滑脂被均匀地压在泵装置的吸油口周围。

　　泵体内的两组活塞，每组活塞由1个工作塞和2个控制活塞组成。当一组活塞中的工作活塞完成吸油过程时，另一组活塞中的工作活塞将油脂压到出油口。如下图所示，当滑叉向左移动时，上组活塞完成吸油，下组活塞完成油压，开始新的工作循环。当活塞1，2向左移动时，活塞2在弹簧力的作用下到达极限位置关闭出口，而活塞1继续向左移动时，活塞2，1之间形成真空，活塞1的真空度随着活塞1的左移而增大当活塞2打开出油口时，活塞2和推杆3的运动停止，活塞1继续向左运动，将油脂压出出油口，活塞1和2接触滑叉也已移动到极限位置，完成半个循环的工作，如此周而复始，两组活塞交替将油脂压出出油口，压出的油脂经泵装置连接法兰上的过滤器过滤后供给系统
